fenómenos acústicos






OBJETIVOS

  1. Estudiar el efecto Doppler.

  2. Estudiar qué ocurre cuando una onda llega a la superficie límite de dos medios: absorción, transmisión, reflexión y refracción.

  3. Estudiar el fenómeno de la difracción.

  4. Conocer la radiación.

  5. Distinguir entre eco y reverberación.





DESCRIPCIÓN

Efecto Doppler

El efecto Doppler en ondas sonoras se refiere al cambio de frecuencia que sufren las ondas cuando la fuente emisora de ondas y/o el observador se encuentran en movimiento relativo al medio. La frecuencia aumenta cuando la fuente y el receptor se acercan y disminuye cuando se alejan.

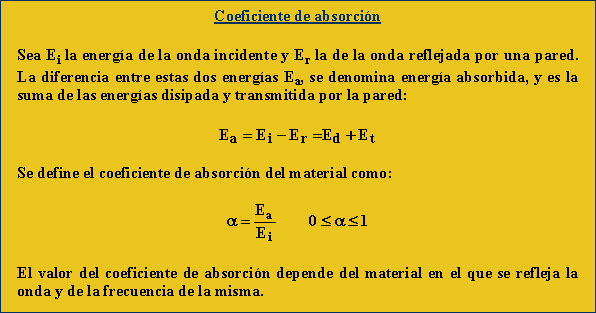

Absorción

Cuando una onda sonora llega a una pared rígida (ideal) se refleja totalmente ya  que la pared no se mueve y no absorbe energía de la onda. Las paredes reales no son nunca completamente rígidas, por lo que pueden absorber parte de la energía de las ondas incidentes.

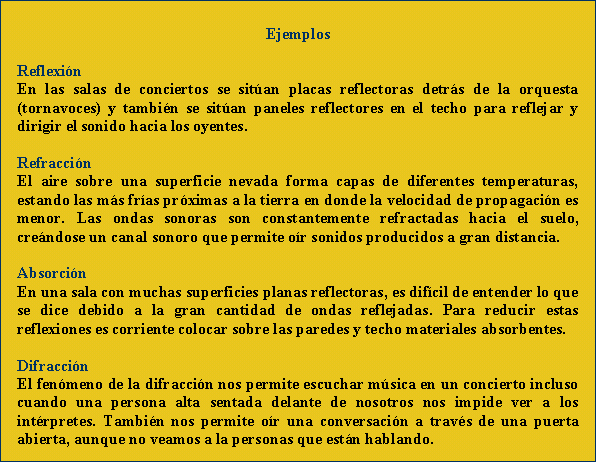

Reflexión y refracción. Transmisión

Cuando una onda incide sobre una superficie límite de dos medios, de distintas propiedades mecánicas, ópticas, etc, parte de la onda se refleja, parte se disipa y parte se transmite. La velocidad de propagación de las ondas, v, cambia al pasar de un medio a otro, pero no cambia la frecuencia angular w.

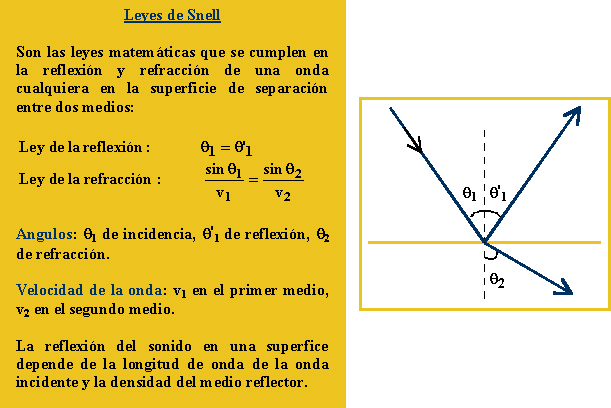

Cuando la onda incidente llega formando con la superficie límite un ángulo cualquiera, la onda transmitida modifica su dirección original acercándose o alejándose de la normal. A esta desviación del rayo transmitido se le denomina refracción.





Difracción

La difracción consiste en que una onda puede rodear un obstáculo o propagarse a través de una pequeña abertura. Aunque este fenómeno es general, su magnitud depende de la relación que existe entre la longitud de onda y el tamaño del obstáculo o abertura. Si una abertura (obstáculo) es grande en comparación con la longitud de onda, el efecto de la difracción es pequeño, y la onda se propaga en líneas rectas o rayos, de forma semejante a como lo hace un haz de partículas. Sin embargo, cuando el tamaño de la abertura (obstáculo) es comparable a la longitud de onda, los efectos de la difracción son grandes y la onda no se propaga simplemente en la dirección de los rayos rectilíneos, sino que se dispersa como si procediese de una fuente puntual localizada en la abertura.

Las longitudes de onda del sonido audible están entre 3 cm y 12 m, y  son habitualmente grandes comparadas con los obstáculos y aberturas (por ejemplo puertas o ventanas), por lo que la desviación de las ondas rodeando las esquinas es un fenómeno común.

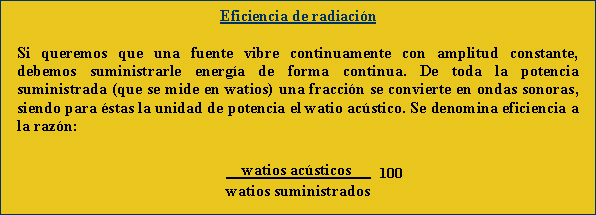

Radiación

Se denomina radiación al proceso por el que la energía sonora se transmite de una fuente vibrante a un medio.





Eco y reverberación

El eco es un fenómeno consistente en escuchar un sonido después de haberse extinguido la sensación producida por la onda sonora. Se produce eco cuando la onda sonora se refleja perpendicularmente en una pared. El oído puede distinguir separadamente sensaciones que estén por encima del tiempo de persistencia, que es 0.1 s para sonidos musicales y 0.07 s para sonidos secos (palabra). Por tanto, si el oído capta un sonido directo y, después de los tiempos de persistencia especificados, capta el sonido reflejado, se apreciará el efecto del eco. Para que se produzca eco, la superficie reflectante debe estar separada del foco sonoro una determinada distancia: 17 m para sonidos musicales y 11.34 m para sonidos secos.

Se produce reverberación cuando las ondas reflejadas llegan al oyente antes de la extinción de la onda directa, es decir, en un tiempo menor que el de persistencia acústica del sonido. Este fenómeno es de suma importancia, ya que se produce en cualquier recinto en el que se propaga una onda sonora. El oyente no sólo percibe la onda directa, sino las sucesivas reflexiones que la misma produce en las distintas superficies del recinto. Controlando adecuadamente este efecto se contribuye a mejorar las condiciones acústicas de locales tales como teatros, salas de concierto y, en general, todo tipo de salas. La característica que define la reverberación de un local se denomina tiempo de reverberación. Se define como el tiempo que transcurre hasta que la intensidad del sonido queda reducida a una millonésima de su valor inicial.



EJEMPLOS Y SIMULACIONES



Efecto Doppler

En las siguientes simulaciones puede observarse el efecto Doppler. Se considera que el emisor emite ondas de forma continua pero solamente se representan los sucesivos frentes de ondas, circunferencias centradas en el emisor, separados por un periodo, de un modo semejante a lo que se puede observar en la experiencia en el laboratorio con la cubeta de ondas.

Instrucciones

La velocidad de propagación del sonido en el medio está fijada en una unidad vs = 1, y el periodo de las ondas es también la unidad, de modo que los sucesivos frentes de onda se desplazan una unidad de longitud en el tiempo de un periodo, es decir, la longitud de las ondas emitidas es una unidad le= 1.

  1. Observador en reposo (vo = 0)

Empezamos por el caso más sencillo, en el que el observador está en reposo, a la izquierda o a la derecha del emisor de ondas. Vamos a estudiar diversas situaciones dependiendo de la velocidad del emisor.

  1. Introducir en el control de edición titulado Velocidad del emisor el factor por el que se desea multiplicar la velocidad del sonido, para los casos que se detallan más abajo.

  2. Pulsar los controles de edición Empieza, Pausa y Paso para iniciar la simulación, detenerla o ralentizarla.

  1. Emisor en reposo (ve = 0)

Observar cómo se dibujan los sucesivos frentes, de ondas que son circunferencias separadas una longitud de onda, centradas en el emisor. El radio de cada circunferencia es igual al producto de la velocidad de propagación por el tiempo transcurrido desde que fue emitido.

Comprobar que la longitud de onda medida por el emisor y por el observador (distancia entre dos frentes de onda consecutivos) es la misma, una unidad, le = lo = 1.

  1. Emisor en movimiento (ve < vs)

Considerar el caso de que la velocidad del emisor ve sea menor que la velocidad de propagación de las ondas en el medio vs (ve < 1).

Verificar que si el movimiento del emisor va de izquierda a derecha (velocidades positivas), la longitud de onda medida por el observador situado a la derecha es más pequeña que la unidad, y la longitud de onda medida por el observador situado a la izquierda del emisor es mayor que la unidad.

  • Observador situado a la derecha del emisor lo < le

  • Observador situado a la izquierda del emisor lo > le

Como l = v/f , hay una relación inversa entre longitud de onda y frecuencia.

  • Observador situado a la derecha del emisor fo > fe

  • Observador situado a la izquierda del emisor fo < fe

Si el emisor emite ondas sonoras, el sonido escuchado por el observador situado a la derecha del emisor, será más agudo y el sonido escuchado por el observador situado a la izquierda será más grave. En otras palabras, cuando el emisor se acerca al observador, éste escucha un sonido más agudo, cuando el emisor se aleja del observador, éste escucha un sonido más grave.

Pulsar el botón titulado Pausa, a fin de congelar la imagen de los sucesivos frentes de onda y reproducirla fácilmente en papel utilizando la regla y el compás (por ejemplo, en el caso en que la velocidad del emisor sea ve = 0.5). En un periodo de tiempo, el frente de ondas se desplaza una longitud de onda (una unidad) mientas que el emisor se desplaza en el mismo tiempo media longitud de onda (media unidad).

Pulsar sucesivamente en el botón titulado Paso, y medir el periodo o intervalo de tiempo que transcurre para el observador en el paso de dos frentes de ondas consecutivos. La inversa de las cantidades medidas da las frecuencias de las ondas para el observador situado a la izquierda del emisor y para el situado a su derecha.

  1. Emisor en movimiento (ve = vs)

Comprobar que cuando la velocidad del emisor ve es igual que la velocidad de propagación de las ondas en el medio vs (ve = 1), la longitud de onda medida por el observador situado a la derecha del emisor es cero. Si el emisor es un avión que va a la velocidad del sonido, los sucesivos frentes de las ondas emitidas se agrupan en la punta o morro del avión.

  1. Emisor en movimiento (ve > vs)

Verificar que cuando la velocidad del emisor ve es mayor que la velocidad de propagación de las ondas en el medio vs (ve > 1), el movimiento ondulatorio resultante es  una onda cónica (la envolvente de los sucesivos frentes de onda es un cono con el vértice en el emisor). Esta onda se llama onda de Mach u onda de choque, y no es más que el sonido repentino y violento que oímos cuando un avión supersónico pasa cerca de nosotros. Estas ondas se observan también en la estela que dejan los botes que se mueven con mayor velocidad que las ondas superficiales sobre el agua.





  1. Observador en movimiento (ve < vs  y  vo< vs)

Considerar solamente el caso en el que la velocidad del emisor y la velocidad del observador es menor que la velocidad de propagación de las ondas en el medio.

  1. Introducir las velocidades del emisor en el control de edición Velocidad emisor y del observador en su correspondiente control de edición Velocidad observador. Las cantidades introducidas deben de ser menores que la unidad en valor absoluto, positivas en el caso del emisor y positivas o negativas en el caso del observador.

  2. Comprobar que el efecto Doppler se debe al movimiento relativo del observador con respecto al emisor, haciendo que el observador y el emisor se muevan con la misma velocidad y en la misma dirección.

  3. Medir el tiempo que tarda en pasar al emisor dos frentes de ondas consecutivos, y compararlo con el periodo de las ondas emitidas (una unidad de tiempo). ¿Coinciden ambas cantidades?. Para medir dichos intervalos de tiempo, utilizar los botones Pausa/Continua y Paso

En la siguiente simulación puede observarse el efecto Doppler, para una fuente emisora de sonido que describe una trayectoria circular de radio R a velocidad angular constante w. Se considera que el receptor se encuentra en reposo sobre la circunferencia descrita por el emisor.

  • El radio de la circunferencia que describe la fuente de sonido se ha fijado en la unidad, R = 1.

  • La velocidad del sonido se ha fijado en la unidad, vs = 1

  • La frecuencia del sonido que emite la fuente se ha fijado en f = 4.

Instrucciones

  1. Introducir la velocidad angular de rotación ω, un número comprendido entre 0 y 1, en el control de edición titulado Velocidad del emisor.

  2. Pulsar el botón titulado Empieza.

  3. Observar el movimiento de la fuente emisora de sonido representada por un pequeño círculo de color rojo, que describe una trayectoria circular con velocidad angular constante. El receptor está representado por un pequeño círculo de color azul inmóvil.

  4. Observar la intersección del movimiento ondulatorio armónico con la línea que une el emisor y el observador se representa en la parte inferior de la simulación. Relacionar la velocidad ve (proyección de la velocidad de la fuente ωR a lo largo de la línea que une el emisor y el observador), con la frecuencia f ’ del sonido que escucha el observador. Se representa mediante vectores la velocidad de la fuente (color negro) y su proyección (color rojo).

  5. La señal de frecuencia f ’ producida en la posición que ocupa el emisor tarda un determinado tiempo en llegar al observador, igual a la distancia emisor-observador dividido por la velocidad del sonido. En la parte derecha de la simulación, se representa la frecuencia f ’ en función de ωt, posición angular de la fuente emisora. Comprobar los casos siguientes:

    • Cuando ωt = (2k+1)π,  k = 0, 1, 2, 3… la frecuencia f ’= f = 4.

    • Cuando ωt = 2kπ,  k= 0, 1, 2, 3…la frecuencia f ’ pasa de forma discontinua de un máximo a un mínimo.



Reflexión y transmisión de ondas

En la siguiente simulación se representa un movimiento ondulatorio que se propaga a lo largo de dos cuerdas, de diferente densidad lineal de masa y bajo la misma tensión, unidas en el origen. La velocidad de propagación de las ondas cambia al pasar de una cuerda a otra, pero no cambia la frecuencia. En la primera región, de color blanco, puede verse la superposición  del movimiento ondulatorio incidente y reflejado, dibujada como una línea de color azul. En la segunda región, de color rosa, se visualiza el movimiento ondulatorio transmitido, dibujado como una línea de color azul. Puede observarse que en el punto de discontinuidad, el origen, la función que describe el movimiento ondulatorio es continua.

Asimismo, se representan en la región de la izquierda, el movimiento ondulatorio incidente y el reflejado, en los colores que se indican en la parte inferior de la simulación.

Instrucciones

  1. Introducir en el control de edición denominado Frecuencia la frecuencia del movimiento ondulatorio.

  2. Introducir en el control de edición  Velocidad medio 1 la velocidad de propagación de las ondas en el medio1 (situado a la izquierda): v1. Introducir en el control de edición Velocidad medio2 la velocidad de propagación de las ondas en el medio 2 (situado a la derecha): v2.

  3. Pulsar el botón titulado Empieza, para comenzar la animación.

  4. Observar que la onda transmitida siempre está en fase con la onda incidente. Sin embargo, la onda reflejada puede estar en fase o en oposición de fase dependiendo de que la velocidad de propagación en el segundo medio sea mayor que en el primero o al contrario.

  5. Pulsar el botón titulado Pausa para detener momentáneamente la animación y medir las longitudes de onda de la onda incidente, reflejada y trasmitida. Pulsar el mismo botón titulado ahora Continua, para proseguir la animación.

  6. Pulsar repetidamente el botón titulado Paso para acercar los nodos de la onda a las divisiones de la regla horizontal, a fin de medir su longitud de onda.

  7. Comprobar que la relación entre las longitudes de onda en el primer medio y en el segundo medio es la misma que la relación entre velocidades de propagación en ambos medios: (l1/l2) = (v1/v2)

  8. Pulsar el botón titulado Pausa para detener momentáneamente la animación y medir las amplitudes  de la onda incidente, reflejada y trasmitida.

  9. Comprobar que la relación entre las amplitudes de las ondas transmitida e incidente es 2v2/(v1 + v2).

  10. Comprobar que la relación entre las amplitudes de las ondas reflejada e incidente es (v1 - v2)/(v1 + v2).



Refracción

En la siguiente simulación se puede comprobar la ley de Snell para la refracción. Se representa un rayo que va de la fuente S, situada en la parte superior, hasta el observador P, situado en la parte inferior. El primer tramo SO del recorrido es en el medio A con velocidad v1. El segundo tramo OP es en el medio B con velocidad v2. El tiempo t para el recorrido SOP es una función de la posición x de O. La función t(x) tiene un mínimo en la posición x en la que se cumple que la derivada primera de t respecto de x es igual a cero, lo cual resulta equivalente a escribir la ley de Snell de la refracción.

Instrucciones

  1. Introducir la velocidad de la onda en el primer medio v1, en el control de edición titulado Velocidad A. Por ejemplo, v1 = 1.0.

  2. Introducir la velocidad de la onda en el segundo medio v2, en el control de edición titulado Velocidad B. Por ejemplo, v2 = 4.0.

  3. Pulsar el botón titulado Nuevo.

  4. Localizar las posiciones de la fuente S (punto de color azul en la parte superior) y del emisor P (punto de color azul en la parte inferior). Pulsando sucesivamente el botón titulado Nuevo las posiciones de S y P se asignan aleatoriamente dentro de ciertos límites.

  5. Pulsar el botón titulado Traza. Se traza el camino SOP y se calcula el tiempo del recorrido.

  6. Modificar la posición x del punto O en la superficie de separación entre los dos medios,  moviendo con el puntero del ratón un pequeño cuadrado de color rojo. Se arrastra el punto O hacia la izquierda o hacia la derecha hasta encontrar la trayectoria real SOP seguida por el rayo. Para ayudarnos en esta tarea, se proporciona en la parte superior izquierda del applet el tiempo empleado por el rayo en recorrer la trayectoria actual y el tiempo empleado por el rayo en recorrer la trayectoria anterior. Cuando se encuentra la trayectoria SOP real que sigue el rayo se representan los rayos incidente y refractado y se proporcionan los datos de los ángulos de incidencia y de refracción.

  7. Comprobar la ley de Snell de la refracción.



Arrastrar con el puntero del ratón el pequeño cuadrado de color rojo

Difracción

La difracción es junto con la interferencia un fenómeno típicamente ondulatorio. La difracción se observa cuando se distorsiona una onda por un obstáculo cuyas dimensiones son comparables a la longitud de onda. El caso más sencillo corresponde a la difracción Fraunhofer, en la que el obstáculo es una rendija estrecha y larga, de modo que podemos ignorar los efectos de los extremos. Supondremos que las ondas incidentes son normales al plano de la rendija, y que el observador se encuentra a una distancia grande en comparación con la anchura de la misma.

De acuerdo con el principio de Huygens, cuando la onda incide sobre una rendija todos los puntos de su plano se convierten en fuentes secundarias de ondas, emitiendo nuevas ondas, denominadas ondas difractadas. Por esta razón, la difracción se puede explicar a partir de la interferencia de un número infinito de fuentes secundarias de ondas que están distribuidas a lo largo de la rendija.

Instrucciones

  1. Introducir la anchura de la rendija, actuando sobre el dedo de la barra de desplazamiento titulada Anchura rendija, por ejemplo 10.

  2. Introducir la longitud de onda, actuando sobre el dedo de la barra de desplazamiento titulada longitud onda, por ejemplo 40.

  3. Introducir el número de fuentes secundarias, en el control de selección titulado nº de fuentes de ondas, que situamos en la rendija, por ejemplo 20. Cuanto mayor sea el número de fuentes secundarias mejor se reproduce la difracción producida por la rendija y mayor es también el tiempo que emplea el ordenador en mostrar los resultados.

  4. Pulsar el botón titulado Dibuja. Se muestran las ondas planas incidentes sobre una rejilla y las ondas difractadas como si fuese una fotografía tomada de una cubeta de ondas. A continuación, se muestra la intensidad en la posición x = 200, codificada en escala de grises. La máxima intensidad en color blanco, la intensidad cero en color negro. Finalmente, la representación gráfica de la intensidad en dicha posición, en el borde derecho de la "cubeta de ondas".

  5. Tener en cuenta que en la difracción Fraunhofer, el observador se encuentra a una distancia grande en comparación con la anchura de la rendija y esta condición no se cumple en esta simulación. Su objetivo no es el del cálculo de los mínimos de difracción sino el de mostrar que la difracción no es un fenómeno cualitativamente distinto de la interferencia.

CUESTIONES

a La frecuencia de las ondas sonoras disminuye cuando la fuente y el receptor

  1. están en reposo con respecto al medio

  2. se acercan

  3. se alejan

  4. están en movimiento con respecto al medio

b La intensidad absorbida por una pared es

  1. la suma entre la intensidad de la onda incidente y la intensidad reflejada

  2. la diferencia entre la intensidad de la onda incidente y la intensidad reflejada

  3. la diferencia entre la intensidad de la onda incidente y la intensidad disipada

  4. la suma entre la intensidad de la onda incidente y la intensidad disipada

c Según la ley de Snell para la refracción

  1. los ángulos de incidencia y de refracción son distintos

  2. los ángulos de incidencia y de refracción son iguales

  3. la razón entre los senos de los ángulos de incidencia y de reflexión es igual 1

  4. los ángulos de reflexión y de refracción son iguales

d Es posible oír una conversación a través de una ventana abierta, sin ver a quienes están hablando debido a

  1. el eco

  2. la reverberación sonora

  3. la absorción sonora

  4. la difracción sonora

e La energía sonora se transmite de una fuente vibrante a una medio por el fenómeno de

  1. radiación

  2. absorción

  3. difracción

  4. refracción

  Soluciones: a3     b2     c1     d4    e1
