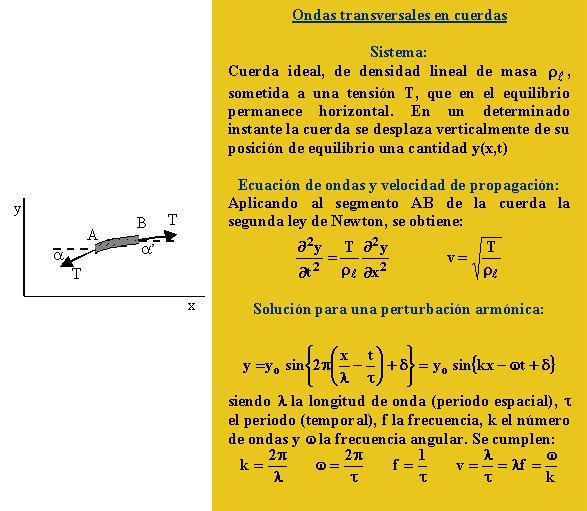

Ondas
transversales en una cuerda
La siguiente simulación representa la propagación de una onda transversal,
y con ella trataremos de mostrar las características esenciales del
movimiento ondulatorio armónico.
Instrucciones
El
programa requiere introducir en el control de edición titulado Longitud
de onda, el valor que le damos a la longitud de la onda, y en el
control de edición titulado Velocidad de propagación, el valor
que le damos a esta magnitud. Después se pulsa el botón Empieza
y se observa la propagación de una onda armónica a lo largo del eje X,
hacia la derecha.
-
Se
observa que cualquier punto del medio, en particular el origen o
extremo izquierdo de la cuerda, describe un Movimiento Armónico
Simple, cuyo periodo podemos medir y comprobar que es igual al
cociente entre la longitud de onda y la velocidad de propagación.
-
Pulsar
el botón Pausa, para congelar el movimiento ondulatorio en un
instante dado, y observar la representación de una función periódica,
cuyo periodo espacial o longitud de onda, es la distancia existente
entre dos picos consecutivos, dos valles, o el doble de la distancia
entre dos nodos (puntos de corte de la función con el eje X).
Comprobar que esta distancia es la misma que hemos introducido en el
control de edición titulado Longitud de onda.
-
Para
reanudar el movimiento pulsar en el mismo botón titulado ahora Continua.
-
Observar
la propagación de la perturbación y en particular, de un pico señalado
por un pequeño círculo, y su desplazamiento a lo largo del eje X.
Comprobar, utilizando el botón titulado Paso, que se desplaza
una longitud de onda en el periodo de una oscilación.
-
Sin cambiar la velocidad
de propagación, modificar la longitud de onda y observar que a mayor
longitud de onda, el periodo de las oscilaciones es mayor y la
frecuencia menor, y viceversa.
|
