MIKROSKOPIA ELEKTRONIKOA ETA MATERIALEN MIKROANALISIA

Ekipamendua

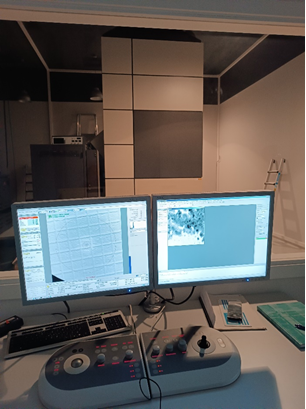

Ekipamendua: Schottky X-FEG motako eremua igortzeko bereizmen ultra-altuko mikroskopio elektronikoa.

Marka: FEI.

Modeloa: Titan Cubed G2.

____________________________________________________________________________

Deskribapena: Titan mikroskopioak (FEI Company) aberrazio esferikoko zuzentzaile bat (CEOS Company) duten belaunaldi berriko taldeak dira. Zehazki, Titan Irudiak zuzentzailea lente objektiboan txertatzen du, irudia osatzen duena, eta, beraz, bereizmen ultra-altuko irudiak (HRTEM) lortzeko mikroskopio egokiena da.

____________________________________________________________________________

Aplikazioak:

  • TEM Irudi Magnetikoa – Lorentz-en Mikroskopia eta Holografia Elektronikoa
  • HRTEM irudia

____________________________________________________________________________

Zehaztapen teknikoak:

  • 80, 200 eta 300 KV-ko lerrokadurak.
  • 2Kx2K-ko Gatan US1000XP-P kamera.
  • HAADF (Fischione) eta eremu argiko eta eremu iluneko FEI detektagailuak.
  • EDX Super-X detektagailua (ChemiSTEM teknologia, Brukerren ESPRIT softwarearen bidez datuak eskuratu eta prozesatuta).
  • Gatan Quantum ER/965 P-ren energia-iragazkia, Gatan 2Kx2K Kamera iragazki ondokoa duena.
  • Lorenzeko lentea.
  • Erosketa soileko ikasgela-etxeak.
  • Inklinazio bikoitzeko analisi-etxeak.
  • Tomografiarako inklinazio sinpleko amuestra-etxeak.
  • Erosteko softwarea, bai TEM moduan bai STEM moduan, tomografiarako, INSPECT 3D softwarea lerrokatzeko eta berreraikitzeko. Eta FEIren RT ebatzi bistaratzeko. Berreraikuntza- eta bistaratze-tratamendua off line egiten da beste ordenagailu batean.
  • Elektroien prezesioa eskuratzeko sistema.
  • True Image softwarea foku-serieak erosteko eta berreraikitzeko.
  • Ebazpena puntuz puntu. 0.07nm 300KVra eta. 0.11 nm-tik 80kv-ra.
  • STEM moduko bereizmena. 0.136 nm-tik 300 kv-ra.
  • Bereizmena energian. 0.3v. inklinazioa ± 35º-ko a eta ± 30º-ko b letretan.

_____________________________________________________________________

Arduraduna (k):

  • Sergio Fernandez

Kokapena:

  • Rosalind Franklin eraikina
  • Sarriena auzoa, z/g.
  • 48940.
  • Leioa. Bizkaia.

_____________________________________________________________________

Kontaktua:

Zerbitzuko teknikaria
