DESCRIPCIÓN

Aunque cada equipo de medida del sonido es distinto, básicamente todos ellos consisten en un transductor (normalmente un micrófono), una sección de análisis compuesta de varios circuitos para acondicionar la señal eléctrica, ponderarla e integrarla si es necesario y una unidad de visualización que puede ser de lectura digital, de pantalla, impresora o de cualquier otro sistema.

Sonómetro

Es un instrumento que responde ante un sonido de una forma aproximada a como lo haría el oído humano. Es una herramienta imprescindible para medir la presión sonora. Un sonómetro-integrador es capaz de promediar linealmente la presión sonora cuadrática.

Los sonómetros convencionales se emplean fundamentalmente para la medida del nivel de presión acústica con ponderación A (L_pA) del ruido estable. Los sonómetros integradores pueden emplearse para todo tipo de ruidos y pueden medir varios parámetros simultáneamente (nivel de presión sonora con promedio temporal lento L_s o rápido L_f , nivel de presión sonora equivalente L_eq e incluso el nivel de exposición sonora).

Analizador de frecuencias

Determina el contenido energético de un sonido en función de la frecuencia. La señal que aporta el micrófono se procesa mediante filtros que actúan a frecuencias predeterminadas, valorando el contenido energético del sonido en ese intervalo.

Muchos sonidos complejos están formados por un gran número de componentes de ruido, distribuidos continuamente en el espectro de frecuencias. En ocasiones interesa emplear el nivel de presión sonora en una banda de 1 Hz de ancho, SL_p. Este valor se puede calcular a partir de un nivel de presión acústica en banda BL_p medido en un ancho de banda comprendido entre dos frecuencias f₁ y f₂:

SL_p = BL_p - 10 log (f_Bl / l)

Dosímetro

Es un pequeño sonómetro integrador que permite calcular la dosis de ruido a la que está sometida una persona. Lleva incorporado un sistema lector en el que se expresa la dosis acumulada en el tiempo que ha estado funcionando. Los más modernos nos dan directamente el nivel de presión sonora equivalente de cualquier ruido y el nivel sonoro continuo equivalente diario. Por su tamaño son portátiles, lo cual permite medir todo tipo de ruidos tanto en puestos de trabajo fijos como móviles. Un dosímetro tiene que incorporar la ponderación exponencial de tiempo, habitualmente la lenta, y el umbral de ruido especificado por el fabricante.

Calibrador acústico

Instrumento que sirve para asegurar la fiabilidad de los sonómetros. Su misión es generar un tono estable de nivel a una frecuencia predeterminada y se ajusta la lectura del sonómetro haciéndola coincidir con el nivel patrón generado por el calibrador. En general, disponen de un selector que permite generar uno o mas tonos a una frecuencia de 1 kHz.

EJEMPLOS Y SIMULACIONES

Esquema de un sonómetro

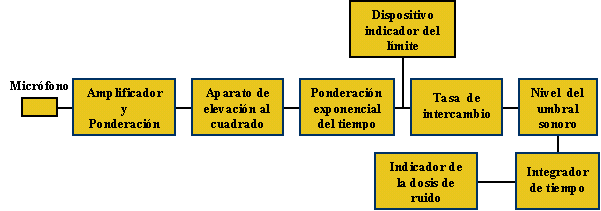

Esquema de un dosímetro

Esquema de un aparato de exposición sonora

CUESTIONES

a La mayoría de los equipos de medida del sonido contienen

1. un micrófono

2. una impresora

3. una pantalla de lectura digital

4. una maleta de transporte
