sistemas de grabación sonora






OBJETIVOS

  1. Conocer la diferencia entre los métodos analógicos y digitales en el almacenamiento de información de audio.

  2. Conocer cómo se graba un disco de fonógrafo y cómo se reproduce posteriormente.

  3. Conocer cómo se graba una cinta magnética y cómo se reproduce posteriormente.

  4. Conocer cómo se graba un disco compacto y cómo se reproduce posteriormente.



DESCRIPCIÓN

Existen varias formas de almacenar información de audio con el objeto de escucharla posteriormente: los métodos analógicos y los digitales





Los fonógrafos y las técnicas tradicionales de grabación en cinta magnética almacenan las señales en forma analógica. Hacia 1970 los estudios comenzaron a utilizar la cinta magnética digital para las grabaciones originales, con lo que se conseguían mejoras en el ruido de fondo. Los discos de fonógrafo han ido desapareciendo del mercado por la aparición de los discos compactos (CD). En éstos se almacena la información de forma digital, y se eliminan los problemas de ruido superficial de los discos convencionales y el siseo de las cintas magnéticas.

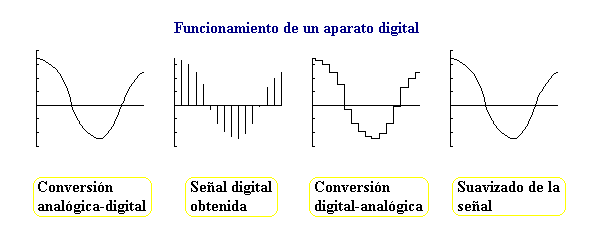

La principal ventaja de los aparatos de sonido digital frente a los analógicos es la repetitividad. Una vez digitalizado, el sonido se puede reproducir y copiar todas las veces que sea necesario sin pérdida de calidad. Sin embargo, cuando se copia una cinta de un magnetófono analógico a otro, se mezcla el sonido original con el ruido de la reproducción, con lo que el ruido se va acumulando en las sucesivas copias



Disco de fonógrafo

Las grabaciones de fonógrafo se realizan en discos de vinilo con surcos circulares. La información se graba en los surcos de los discos utilizando transductores electromecánicos.





Cuando se reproduce un disco de vinilo, la aguja del fonógrafo desliza sobre los surcos siguiendo sus ondulaciones y un transductor convierte la vibración mecánica de la aguja que se mueve sobre el surco, en vibraciones eléctricas que a su vez serán transformadas en sonido con otro transductor.



Cinta magnética

Las grabaciones se realizan en cintas de plástico recubiertas de una capa fina de un material ferromagnético, como los óxidos de hierro o de cromo. La información se graba en la cinta orientando las partículas del material magnético utilizando transductores magnetoeléctricos.





Cuando las cintas se copian varias veces, en cada nueva copia aumenta ligeramente el ruido que había en la etapa anterior. En una cinta de cuarta o quinta generación, el ruido de fondo (siseo) es bastante audible. Este problema puede resolverse en gran medida con los sistemas de reducción de ruido (DBX o Dolby) que utilizan un sistema de compresión, que amplifica los sonidos más tenues para que se oigan por encima del ruido de fondo



Disco compacto

El producto final es un disco de plástico de 12 cm de diámetro que es mucho más resistente al daño que los discos de vinilo. El disco está recubierto de una fina capa de aluminio para que refleje el haz del láser. A su vez esta capa de aluminio está cubierta de una fina capa protectora de plástico.





La información almacenada se lee haciendo girar el CD utilizando un pequeño láser y un detector óptico. La presencia o ausencia de protuberancia sobre el disco hace que el haz láser se difumine o se refleje intacto de forma que el lector óptico recobra la distribución original de información digital. Un convertidor digital-analógico produce una señal apropiada para ser enviada a un amplificador y posteriormente a un altavoz



EJEMPLOS Y SIMULACIONES





CUESTIONES

a En un aparato digital

  1. las oscilaciones de presión se reproducen como oscilaciones continuas de tensión eléctrica.

  2. las oscilaciones de presión se representan por una serie de números.

  3. un convertidor digital-analógico convierte las oscilaciones de presión en números.

  4. un convertidor analógico-digital convierte números en oscilaciones de presión.

b Los aparatos de sonido digital

  1. tienen buena repetitividad.

  2. mejoran la calidad de las copias cada vez que realizan una.

  3. mezclan el sonido original y el ruido de la reproducción.

  4. van acumulando ruido en las copias sucesivas.

c En un aparato de grabación la cinta no pasa a través la cabeza

  1. borradora.

  2. grabadora.

  3. digitalizadora.

  4. reproductora.

d Una de las siguientes etapas no pertenece a la grabación en discos de fonógrafo

  1. producción del disco original.

  2. digitalización del disco original.

  3. producción del disco maestro.

  4. producción de los discos de vinilo.

e Una de las siguientes etapas no pertenece a la grabación de CDs

  1. producción de la cinta maestra.

  2. paso de la cinta maestra por la cabeza borradora.

  3. producción del disco maestro.

  4. producción de los discos de plástico.

  Soluciones:  a2   b1   c3   d2   e2
