amplificadores






OBJETIVOS

  1. Saber qué es un amplificador.

  2. Conocer el funcionamiento de los triodos de vacío como amplificadores.

  3. Conocer el funcionamiento de los transistores como amplificadores.

  4. Saber qué es la distorsión.





DESCRIPCIÓN

Podremos hacer un uso más inteligente de los aparatos de reproducción de sonido, si entendemos un poco los principios físicos en los que se basa su funcionamiento. Entre los componentes de un sistema de grabación y reproducción de sonido están incluidos los amplificadores. Su misión es recibir una señal eléctrica de uno de los componentes del sistema, y aumentar su valor para que pueda ser utilizada por algún otro.

Para entender el principio básico de un amplificador electrónico tenemos que hacer referencia en primer lugar al funcionamiento de un rectificador (convertidor de corriente alterna en corriente continua). El principal elemento de un circuito rectificador es el diodo. Los primeros diodos, desarrollados por Fleming en 1904, eran tubos de vacío que contenían dos elementos principales: un cátodo que emite electrones y un ánodo que los recoge. En la actualidad la mayoría de los diodos que se utilizan son dispositivos semiconductores.



Amplificación con triodos de vacío

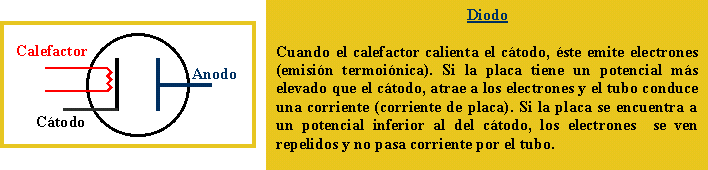

Un diodo de este tipo consiste en un tubo de vacío que contiene un cátodo, que emite electrones, y un ánodo o placa, que los recoge. El diodo conduce la corriente en un sentido y en el otro no.





En 1907, Lee de Forest descubrió que la corriente de placa podía modificarse notablemente mediante pequeñas variaciones de la tensión de un tercer electrodo (rejilla) insertado entre el cátodo y el ánodo, dando origen al triodo.





Amplificación con dispositivos semiconductores

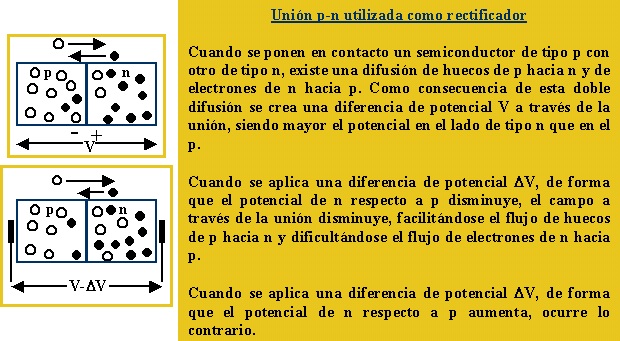

Un semiconductor es una sustancia en la que es relativamente fácil excitar térmicamente los electrones de la banda de valencia hasta la banda de conducción. La conductividad eléctrica de un semiconductor puede mejorarse mediante la adición de ciertas impurezas (dopado). Dependiendo del tipo de impureza, pueden obtenerse semiconductores de tipo p o de tipo n.







Distorsión

Cuando la señal de salida representa perfectamente a la de entrada, se dice que el dispositivo es lineal. Sin embargo, se producen fenómenos no lineales tanto en amplificadores como en todos los transductores relacionados con procesos de reproducción del sonido. Como consecuencia de ellos, la señal de salida queda distorsionada.



EJEMPLOS Y SIMULACIONES





CUESTIONES

a En un diodo de vacío

  1. el ánodo emite electrones y el cátodo los recoge

  2. la  corriente aparece en ambos sentidos

  3. hay que calentar el cátodo para que emita electrones

  4. hay que calentar el cátodo para que pase corriente por el tubo

b Cuando se utiliza un tríodo como amplificador

  1. se aplica una tensión constante entre la rejilla y el cátodo

  2. se aplica una tensión sinusoidal entre la rejilla y el cátodo

  3. se aplica una tensión sinusoidal entre la rejilla y el ánodo

  4. se aplica una tensión sinusoidal entre el ánodo y el cátodo

c Un semiconductor

  1. tiene una conductividad eléctrica invariable

  2. debidamente dopado mejora su conductividad eléctrica

  3. es una sustancia en la que es difícil hacer pasar los electrones de la banda de valencia hasta la de conducción por procedimientos térmicos

  4. puede ser de tipo p o n dependiendo de su temperatura

d Puede amplificarse una señal

  1. con una unión n-n

  2. con una unión p-n

  3. con una unión n-p-n

  4. con un rectificador

e Se produce distorsión cuando

  1. la señal de salida representa perfectamente a la de entrada

  2. el dispositivo es lineal

  3. no se producen fenómenos no lineales

  4. la señal de salida queda distorsionada.

  Soluciones:  a3   b2   c2   d3   e4



RECURSOS MULTIMEDIA Y WEB

Si desea ampliar sus conocimientos, pueden resultarle útiles los recursos que se encuentran referenciados en el apartado del enlace



AUTO-EXAMEN
